钢筋直螺纹套筒连接时，如何保证钢筋的同心度？

钢筋直螺纹套筒连接时，如何保证钢筋的同心度？

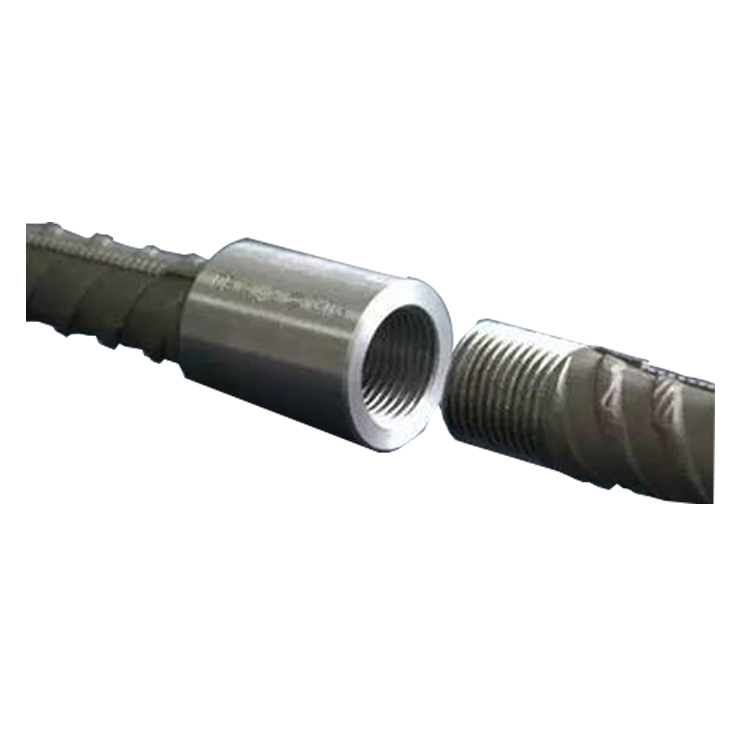

在钢筋直螺纹套筒连接过程中，保证钢筋同心度是确保接头力学性能的关键，若同心度不足可能导致套筒受力不均、应力集中，甚至引发接头断裂。

一、施工前准备：钢筋加工与套筒质量控制

1. 钢筋端部预处理

（1）切口平整：必须使用无齿锯、带锯或专用钢筋切断机切割钢筋，严禁使用气割、电弧焊切割（易导致端头烧熔、变形）。切口应与钢筋轴线垂直（偏差≤2°），不得有马蹄形、翘曲或斜口，否则需重新切割。

（2）端头打磨：用砂轮机打磨钢筋端面，去除毛刺和飞边，确保螺纹加工时定位准确。

2. 直螺纹加工质量控制

（1）螺纹精度标准化：使用全自动滚丝机加工螺纹，设备需定期校准（每周至少 1 次），确保牙型、螺距、直径符合《钢筋机械连接用套筒》（JG/T 163-2013）标准。

（2）加工后需用通规和止规逐根检验：通规：能顺利旋入螺纹全长，表明螺纹直径过小（不合格）；止规：旋入深度≤3P（P 为螺距），表明螺纹直径过大（不合格）。

（3）丝头长度控制：丝头有效长度需与套筒匹配，通常为套筒长度的 1/2±2P，避免丝头过长或过短导致套筒无法居中对接。

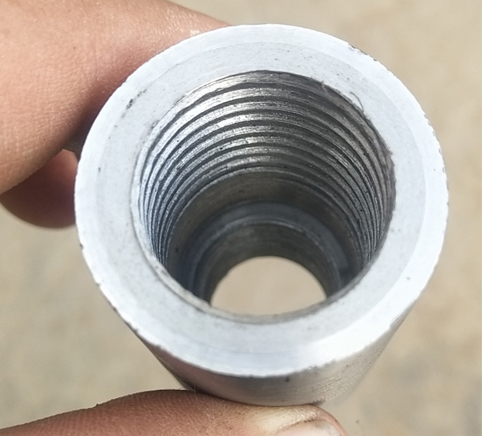

3. 套筒质量检验

套筒需有出厂合格证，并抽样检查：用螺纹塞规检查套筒内螺纹精度，通规应能顺利旋入，止规旋入深度≤3P；套筒两端螺纹应同心（同轴度偏差≤0.2mm），不合格套筒严禁使用。

二、连接过程控制：定位与对接操作

1. 钢筋安装定位

（1）标记定位法：在钢筋两端用油漆或石笔标记套筒插入深度（通常为套筒长度的 1/2），确保连接时钢筋插入套筒的长度相等，避免一端过深、一端过浅导致偏心。

示例：套筒长 200mm，钢筋标记点距端头 100mm±5mm。

（2）支架辅助固定：对于水平钢筋连接（如梁筋），使用钢筋定位支架或马凳固定待连接钢筋，确保两根钢筋轴线在同一直线上，偏差≤2mm（参考 JGJ107-2016 中 “接头安装后外露螺纹不宜超过 2P” 的要求）。

2. 对接操作要点

（1）手动连接顺序：将套筒先旋入一根钢筋的丝头，至标记点位置；用扳手将另一根钢筋的丝头旋入套筒，同时观察两根钢筋的标记点是否对齐，确保套筒居中；最终用扭矩扳手按规范力矩值（如 Φ25 钢筋为 230N・m）拧紧，使两根钢筋端面紧密接触，套筒两端外露完整螺纹≤2 扣。

（2）机械辅助对齐：对于直径≥28mm 的钢筋或高空作业，可使用专用对中夹具（如带导向套的扳手），通过夹具的中心孔引导钢筋对准套筒轴线，减少人为操作偏差。

3. 异径钢筋连接特殊处理

当连接异径钢筋（如 Φ28 与 Φ25）时，需使用异径套筒，并确保：大直径钢筋丝头旋入套筒的长度≥小直径钢筋丝头长度；用扳手先固定大直径钢筋，再旋入小直径钢筋，通过套筒内锥度螺纹自动对中，必要时用角尺检查两根钢筋轴线夹角≤3°。

三、质量检测与偏差纠正

1. 过程抽检：每完成 500 个接头（不足 500 个按一批计），随机抽取 3 个接头进行扭矩检验，实测扭矩值应符合规范要求，且套筒两端钢筋标记点偏差≤5mm。用专用量规测量钢筋与套筒的同轴度，允许偏差≤0.1d（d 为钢筋直径），且≤2mm。

2. 偏差纠正方法：

（1）轻微偏心（偏差≤3mm）：松开套筒，重新调整钢筋位置后再次拧紧，必要时使用扳手撬动钢筋辅助对中。

（2）严重偏心（偏差＞3mm）：切除该接头，重新加工钢筋丝头后连接，严禁通过敲击套筒强行纠正偏心（可能损伤螺纹）。

3. 隐蔽工程验收

连接完成后，需经监理工程师检查：钢筋标记点是否对齐，套筒是否居中；外露螺纹数量是否符合要求（Ⅰ 级接头外露完整螺纹≤2 扣）；用扭力扳手抽查扭矩值，不合格率＞5% 时，应加倍抽检，仍不合格则全数检查并返工。

四、常见问题与预防措施

五、技术要点总结

保证钢筋同心度的核心在于 “加工精度控制 + 安装过程对中 + 质量动态检测”。

（1）源头控制：确保钢筋切口垂直、丝头精度达标、套筒质量合格；

（2）过程管控：通过标记定位、夹具辅助等手段实现安装时的轴线对齐；

（3）数据验证：用扭矩值和同轴度检测量化控制接头质量，避免凭经验操作。

通过以上措施，可将钢筋直螺纹套筒连接的同心度偏差控制在规范允许范围内，确保接头性能满足结构安全要求。
